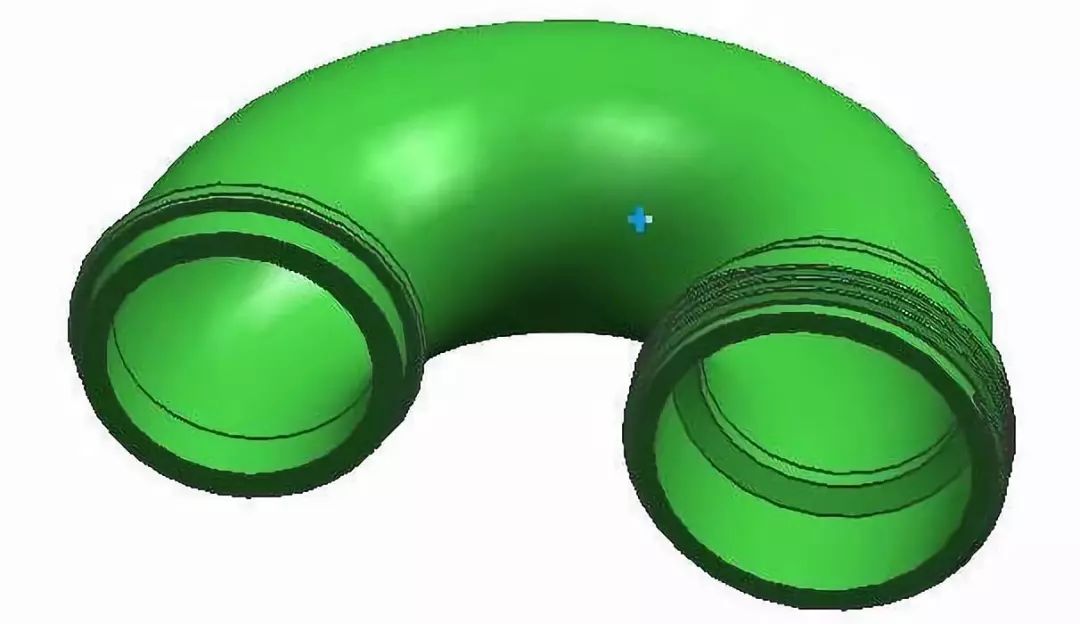

Les produits de type tuyau sont également relativement courants et de nombreux concepteurs de moules ne comprennent pas le principe de tirage du noyau d'arc, laissez-moi le partager avec vous.

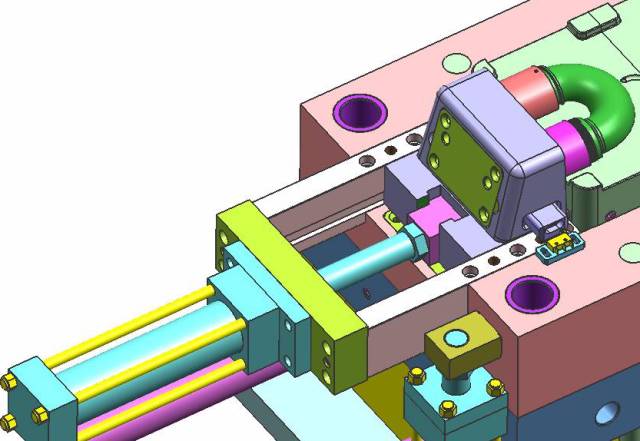

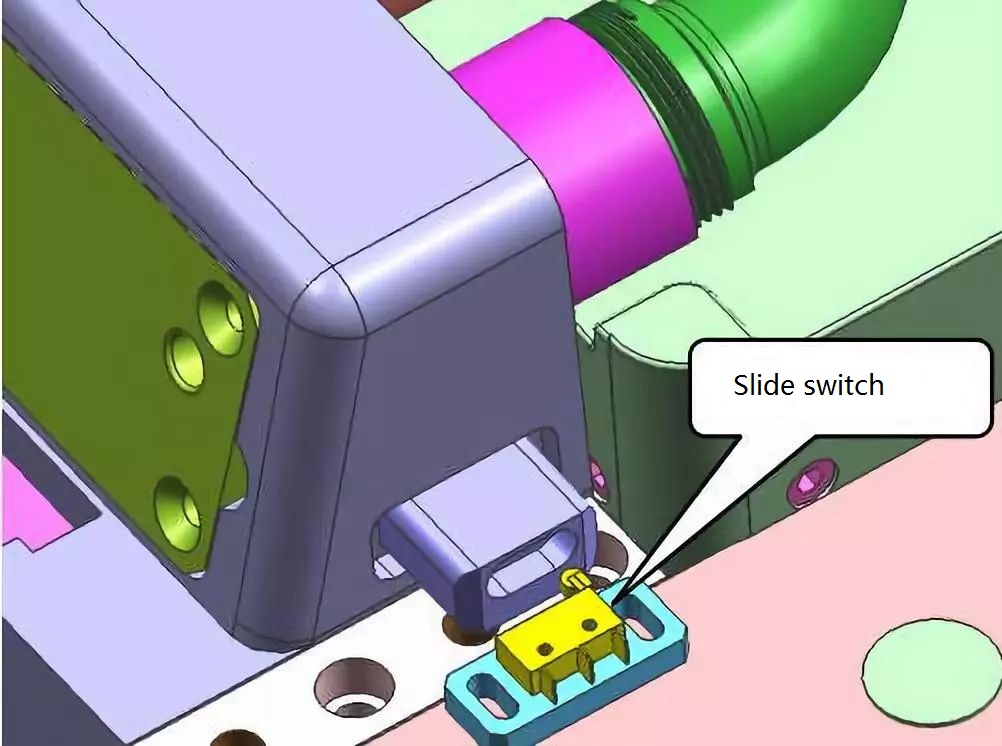

En raison de la course relativement longue de tirage du noyau de l'arc, un tirage du noyau du cylindre à huile est nécessaire, comme illustré dans la figure ci-dessous.

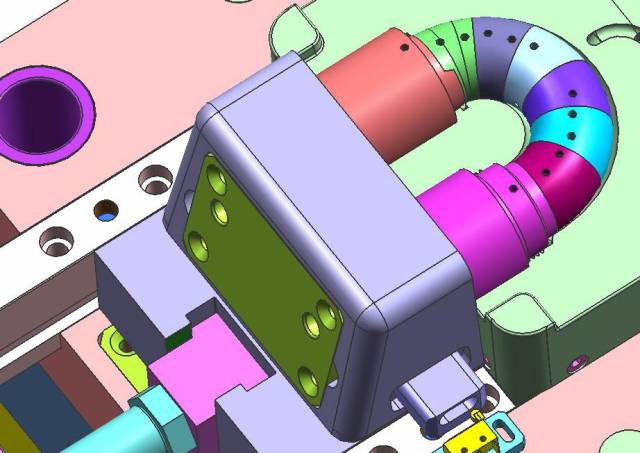

Pour tirer le noyau de l'arc, l'insert coulissant doit être divisé en plusieurs morceaux et le noyau est tiré le long de l'arc du produit pendant le tirage du noyau, comme illustré dans la figure suivante.

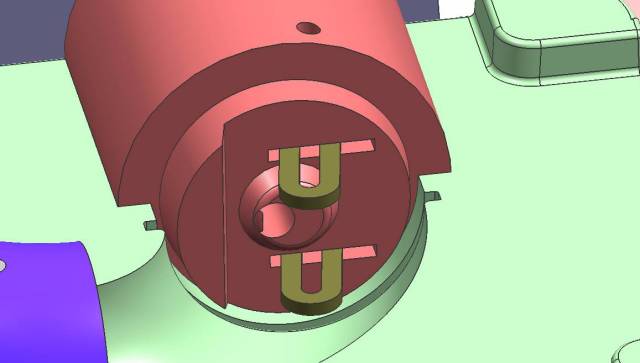

Les inserts coulissants sont reliés par des clés à pression et positionnés par des broches, comme illustré dans la figure suivante ：

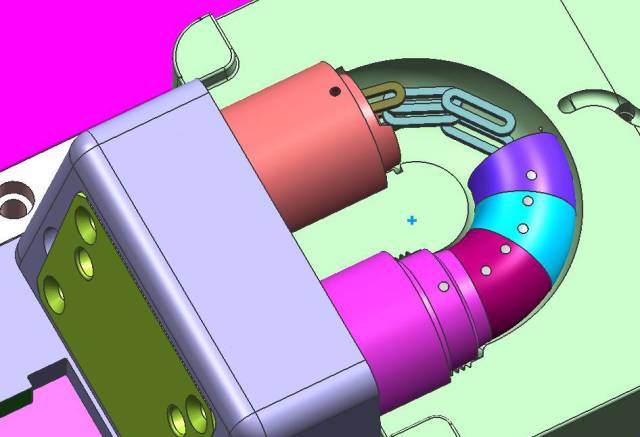

La position de la clé à pression dans l'insert coulissant doit être évitée pour éviter toute interférence entre la clé à pression et l'insert coulissant lorsque le noyau est dessiné en arc de cercle, comme illustré dans la figure suivante.

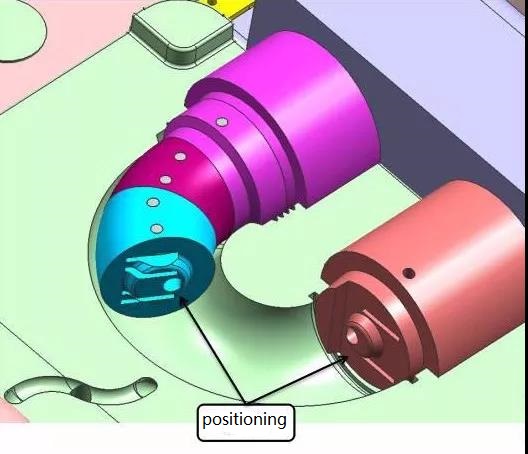

Les inserts coulissants doivent être positionnés de manière à faciliter le serrage en douceur du moule sans désalignement, comme illustré dans la figure suivante
