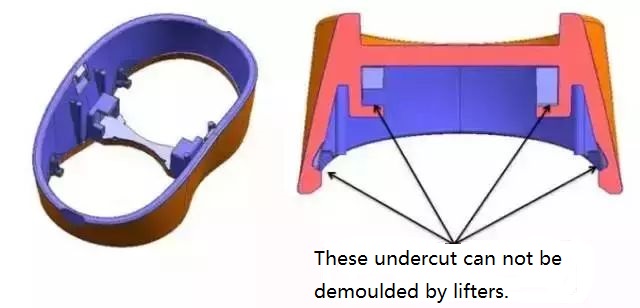

Nous savons tous que les produits présentent une contre-dépouille. Généralement, la contre-dépouille intérieure est libérée par un poussoir, tandis que la contre-dépouille extérieure est libérée par un curseur. Lorsque la contre-dépouille intérieure ne peut pas servir de poussoir, quelle structure utiliser ?

Comme indiqué ci-dessous :

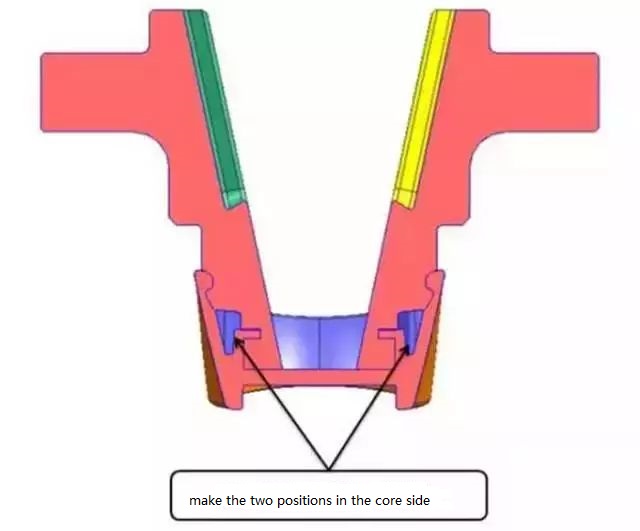

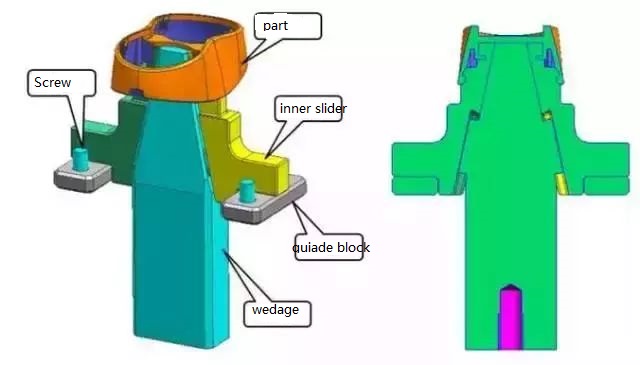

Pour ce type de produit, il est impossible de faire appel à un élévateur, mais il est possible de se contenter de tirer le noyau du coulisseau intérieur. Ce mécanisme est composé d'un coulisseau intérieur, d'une cale et d'un bloc de guidage.

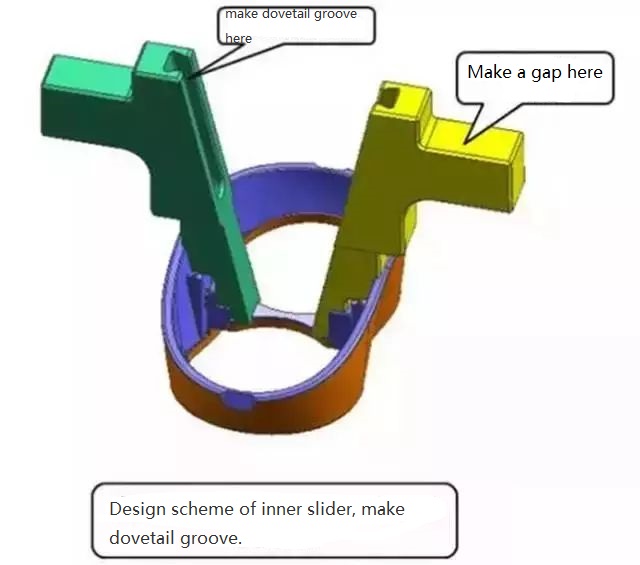

Schéma de conception du curseur intérieur

Principe de mouvement du mécanisme du curseur intérieur :

(1) Pour ce type de mécanisme coulissant interne, une plaque de support doit être ajoutée sous la plaque B, et ces deux plaques doivent pouvoir s'ouvrir. La cale est verrouillée sur la plaque de support.

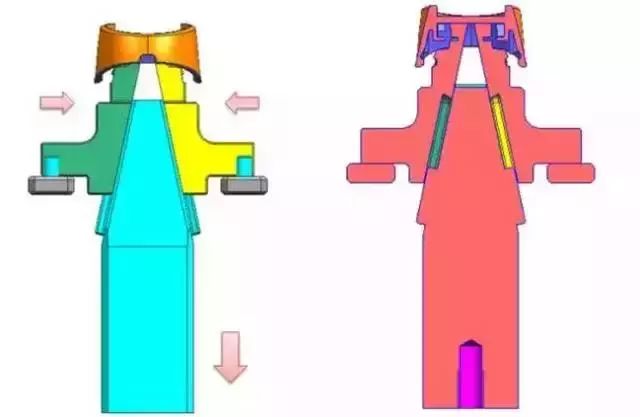

(2) Tout d'abord, les plaques A et B sont ouvertes. Après une certaine distance, la plaque B et la plaque de support sont ouvertes. La distance d'ouverture est contrôlée par une vis de fin de course. Lorsque la cale est verrouillée sur la plaque de support, elle se déplace dans le sens de la flèche. Une rainure en queue d'aronde se forme entre le coulisseau intérieur et la cale. Grâce à cette rainure, les deux coulisseaux intérieurs coulissent vers l'intérieur (sens de la flèche), se dégagent de la contre-dépouille et l'extraction du noyau est terminée.
